Navigation ist ein elementares Element des Segelsports. Unsere Erfahrungen, Tips und alles was Navigation im Zeitalter der digitalen Transformation so bieten kann.

WLAN Router & iPhone Hotspot auf dem Boot

Allgemein, Bastelei, Elektronik, Navigation

Nicht wenige nutzen einen WLAN Router auf ihrem Boot um einen zentralen Netzwerkknoten zu haben, an dem man sich anmelden kann und über ihn alle Systeme die im Netz eingebunden sind zu erreichen. So auch auf Linguini.
Im Wesentlichen sind es diese Gerätschaften:

NMEA Daten werden im Yacht Device gesammelt und an den WLAN Router gesendet. Daten aus dem Raymarine Plotter werden ebenfalls über den Router ausgeliefert und empfangen um sich z.B. über ein Netz mit dem Plotter zu verbinden. Gleichzeitig übernimmt mein iPhone die Aufgabe eines Hotspots und stellt einen Internetverbindung, einen Internet-Breakout her, die alle Devices nutzen können. Vorteil ist, die Anmeldung an den Router bleibt immer gleich, egal ob ich den Hotspot oder sonst was ändere.

Das IOS Problem!

Eigentlich ein Feature, welches aber zur Verzweiflung bringen kann wenn man es nicht kennt. Apple hat irgendwann ab IOS 13 (evtl. sogar früher) die Funktion der Privaten WLAN-Adresse eingeführt. Dabei ändert das Iphone die MAC-Adresse bei jeder Verbindung zu einem WLAN-Router. Damit wird es enorm erschwert, ein Device über mehrere Router zu verfolgen. Bei den Router Verbindungen kann man das allerdings deaktivieren.

Nutzt man nun den persönlichen Hotspot des iPhones um zum Beispiel, so wie ich in dem Bild hier, den Router damit zu verbinden, machen Router das in aller Regel auf Layer 2 Eben, also über die MAC-Adresse. Nun ist beim persönlichen Hotspot aber das selbe Sicherheitsfeature implementiert worden. Sprich, die MAC-Adresse ändert sich bei jedem Connect zufällig und der mit dem iPhone verbundene Router verliert die Verbindung. Und hier kann man das leider nicht abstellen.

Tja und das muss man dann erstmal rausfinden.

Ich habs am Ende über die Logs herausgefunden und dann über die Communities den Fehler verifiziert. Mein kleiner Travel Router mag leider nur Layer 2 und kann somit diese Funktion nicht mehr erfüllen.

Doch was tun?

Zuerst dachte ich an einen Defekt. Neuen Router bestellt, selbes Problem. Dann in den Logs gesehen, dass der Router immer die Verbindung zur MAC verliert. Ok, Problem erkannt und…… ein anderer neuer Router muss her. Nämlich einer, der die Verbindung auf Layer 3 Ebene über die IP-Adressierung aufbauen kann. Nur leider gibts da nicht viele in einer sinnvollen Größe und Stromversorgung für ein Boot. Eigentlich gibt es nur einen, den GLi Mango Router. Ok, bestellt und getestet, funktioniert auf Anhieb. Der Router ist mit OpenWRT bestückt aber leider ziemlich kastriert in seiner Standard Konfiguration. Will man also mehr von seinem Router wie z.B. mit unterschiedlichen VLans arbeiten und etwas mehr Security reinbringen wenn man sich z.B. mit Hafen WLAN´s verbindet, dann muss man LUCI, die OpenWRT Configurations Webinstanz installieren. Das geht spielend nur danach geht eben genau die gewünschte Layer 3 Connectivity nicht mehr. Ok, in LUCI eingestellt und es geht. Neu gestartet und es geht nicht mehr bei unveränderter Konfiguration. Zum Glück hab ich schon so viel graue Haare.

Ich hab es auf dem Gli nun nicht rausgefunden, wie ich ein Standard OpenWRT dazu bekomme auf Layer 3 zu arbeiten. Also wieder auf Werkseinstellung und geht halt ohne weitere Funktionen.

Mein alter TL-WR904AC kann doch auch OpenWRT?

Ich erinnerte mich daran, dass die Kiste das auch kann. Also OpenWRT auf den Router geflasht. Wer nicht weiß wie das geht, einfach nach OpenWRT TP-WR904 suchen.
Nachdem das System nun frisch war, die 2.4 Ghz WLAN entsprechend konfiguriert und voilá, ich hätte gar keinen anderen Router gebraucht. Nu versteht der alte Router sich mit dem iPhone und alles ist wie gewohnt. Und ich kann weitere VLans konfigurieren um z.B. den WLan Hafentraffic über die 5G Verbindung zu verbinden und mit entsprechenden Firewall Regeln zu sichern.

Die Verbindung mit dem iPhone dauert ab und an echt lange. 2 Minuten kann das schon. Also nicht wundern.
Den GLi Router behalte ich dennoch als Backup.

Iphone Settings

Beim iPhone muss man übrigens den Schalter „Kompatibilität maximieren“ in den persönlichen Hotspot Einstellungen immer aktivieren. So konfiguriert sendet das iPhone lediglich über das 2.4GHz Netz. Ein kleines Kompatibilitätsproblem zwischen dem Hotspot und den bekannten Travel Routern.

Natürlich könnte es sein, dass es noch eine andere Lösung gibt oder geben kann. Nach meiner Recherche Stand heute leider nicht. Somit wäre es nett, wenn Du eine weitere Lösung, zum Beispiel ein Setting im iPhone, kennst, einfach zu kommentieren.

Weiterlesen

Tracken und Regatta – Race QS

Allgemein, Navigation, Regatta, Software

Nun hatte die letzten Monate viel Zeit um den nichtkörperlichen Freuden des faul seins zu frönen. Hat keinen Spaß gemacht und ich bin echt froh, dass die Zeit nun vorbei ist, ich mit Muskelaufbau und Fitness beginnen kann oder besser, begonnen habe.

Aber die Zeit war gut um einiges auszuprobieren. Vor allem was das tracken, analysieren und weiterverarbeiten von Bootsdaten anbelangt habe ich endlich eine echt smarte Lösung gefunden.

Race QS (LINK)

In erster Linie für Regatten und Vereine konzipiert, hat das Konzept von Race QS eigentlich alles was man braucht. Als erstes eine super einfache App fürs Smartphone an die auch eine Smartwatch für klassische Regattastarts und Race gekoppelt werden kann. Auf der anderen Seite ein Analyseportal, um seine Tracks oder Regatten zu verwalten, gute Analysewerkzeuge benutzen und ebenfalls simpel in der Bedienung.

Obendrein gibt es richtig gute Erklärbär Videos von Race QS zu allen Modulen des Konzeptes.

Warum sage ich Konzept? Weil es eben nicht nur eine App ist sondern mehrere Segler können ihre Tracks aufzeichnen, diese selber verwenden oder in eine Regatta einladen. Clever gelöst!

Schnallt man sein Smartphone unter Deck z.B. zentral am Mast fest, dann wird auch Krängung und Drift aufgezeichnet wenn die Daten nicht über Wifi kommen. Die Wifi Integration ist simpel und die Winddaten sind natürlich enorm wichtig.

Ist man auf einem längeren Törn, kann man diesen Track ebenfalls öffentlich oder einer geschlossenen Gruppe zur Verfügung stellen. Doof nur, jeder sieht welchen Mist man zusammensegelt 🙂

Hier die Views von Race QS auf die Smartphone App, das Portal und die Darstellung eines Tracks via Google Earth Integration. Cool! Ok, so auf dem Trockenen ….

Rave QS View
Race QS View
Race QS View

Probiert es aus. Kosten? Keine soweit ich das bisher sehe. Evtl. wenn man größere Regatten damit organisiert. Die Werbung hält sich, da nur auf dem Portal, echt in Grenzen!

Weiterlesen

E-Ink Smartphone for Sailors UPDATE

Allgemein, Elektronik, Navigation

UPDATE: Mit nun einiger Erfahrung kann ich zum interessantesten Punkt sagen, die Batterie hält bei andauernder Anzeige von sich verändernden Daten per Wifi empfangen mindestens 13 Stunden. Wenn man es so nutzt, das man die aktualisierten Daten nur bei einer Geste (Trippletouch z.B.) abruft, hält das Telefon gefühlt unendlich.

Ursprünglicher Blog:

Naja, für Segler wurde das E-Ink Smartphone A5 von Hisense sicherlich nicht designed. Aber anders als die bisherigen E-Ink Krücken kann es sauber darstellen auch wenn die Zahlen sich bewegen.

Für mich als Instrument bei voller Sonne, wenn das ablesen der üblichen Smartphone oder Tablet Displays längst nur noch Soße liefert.

Bei voller Sonneneinstrahlung ist das Display 100% einwandfrei ablesbar. Je mehr Sonne desto besser. Auf dem Bild sind da Strukturen zu sehen, das Auge sieht die nicht.

Auch mit AV Nav getestet. Die Kartendetails muss man reduzieren. Zur Not geht das auch. Aber für mich sind vor allem die Navigationsdaten interessant.

Ansonsten ein normales E-Ink Smartphone mit allem drum und dran. Nur Bilder und Videos sind, naja, etwas farblos 🙂

Weiterlesen

Yacht Devices NMEA0183 to Seatalk NG

Allgemein, Bastelei, Elektronik, Navigation

Ja das kleine Helferlein ist eingebaut und blinkt munter vor sich hin.

Funktioniert auf Anhieb und tadellos. GPS NMEA Daten via YDNG-03 an den Seatalk NG Bus und via YDWG-02 via Wifi alle Daten an den Rechner.

Weihnachten kann kommen 🙂

Und irgendwann schaffe ich es dann auch, die Wago Klemmenparade abzuschaffen. Aber hey, man kommt leicht ran, hält und tut was es soll 🙂

Weiterlesen

Alles spricht mit allem!

Allgemein, Bastelei, Elektronik, Navigation

Beitragsbild Quelle: Technologie Vektoren von Vecteezy

Naja, fast. Aber ich habe heute endlich die kleineren Modifikationen wieder eingebaut.

Allen voran, der neue Rechner, nachdem ich das alte Laptop leider irgendwo am See habe stehe lassen 🙁

Acer SPIN 3 mit Terractec DVB-T2 Stick

Hatte ja bereits vom GPS Einbau berichtet. Der ist leider noch nicht vollzogen, da das GPS DOA (Dead On Arrival) war. Aber eine Antenne oben rechts zeigt die DVB-T2 Integration mit einem Terratec Stick an. Just in Case. DVB ist ja in meinen Augen der letzte Mist, vor allem was die Abdeckung anbelangt. Aber der Stick ist da und wer weiß. Da ich mein generelles Bord GPS Thema gelöst habe (weiter unten), ist fraglich ob ich noch ein GPS in den Laptop einbauen muss. Aber schaden tuts nicht und Ersatz wird eh geliefert.

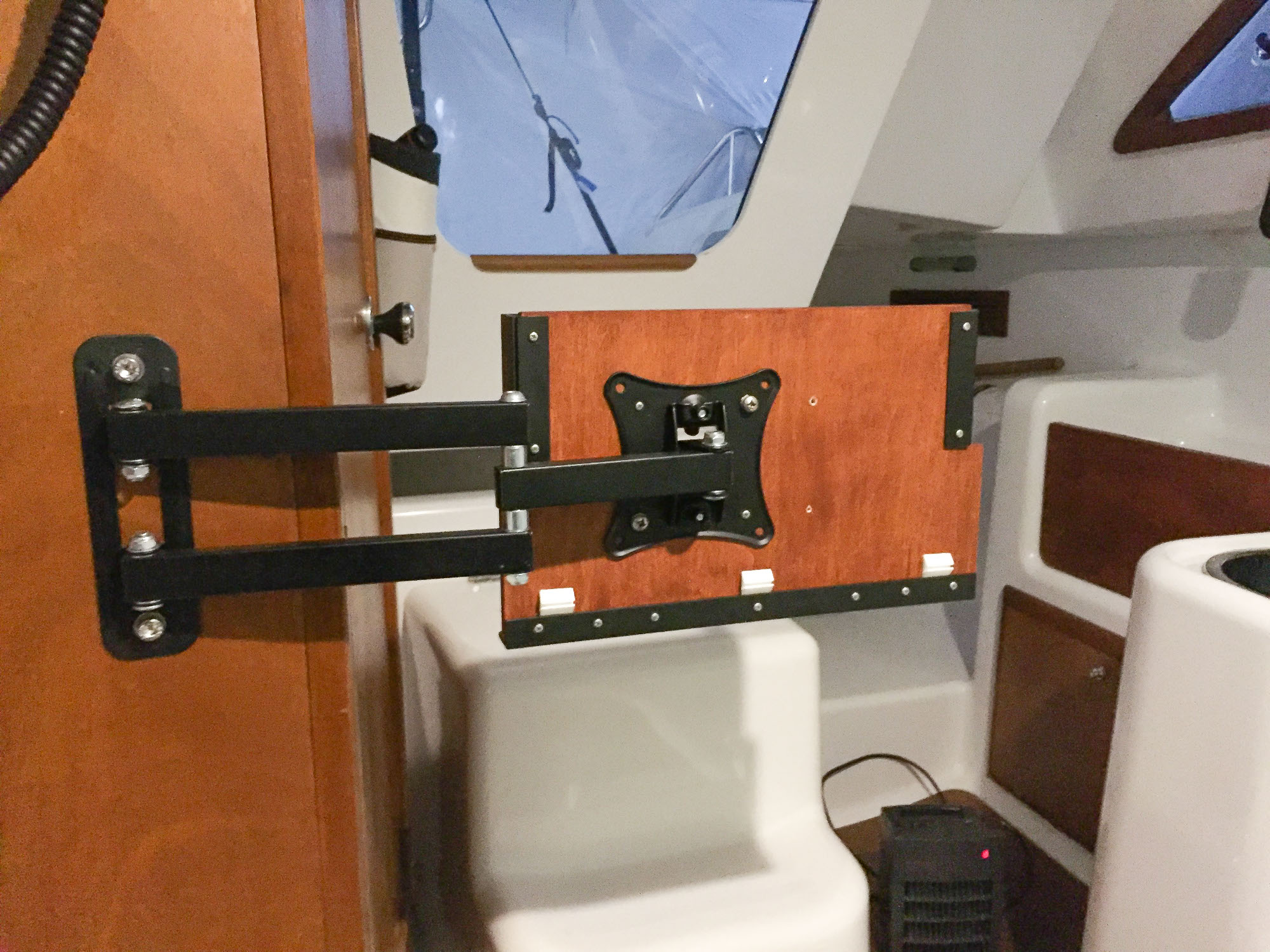

Die Halterung musste ich natürlich anpassen. Keine Thema. Das neue Netzteil / Ladegerät liefert die 19V mit knapp 4 A aus einem relativ kleinen Gehäuse.

Dann hab ich den Plotter ausgebaut. Eigentlich wollte / will ich ihn neben dem Niedergang Steuerbord einbauen oder ich verzichte vielleicht ganz darauf. In jedem Fall hat mein „Navigations-Schrank“ nun ein Loch.

Da war der A67 von Raymarine eingebaut. Und nu?

jhdr

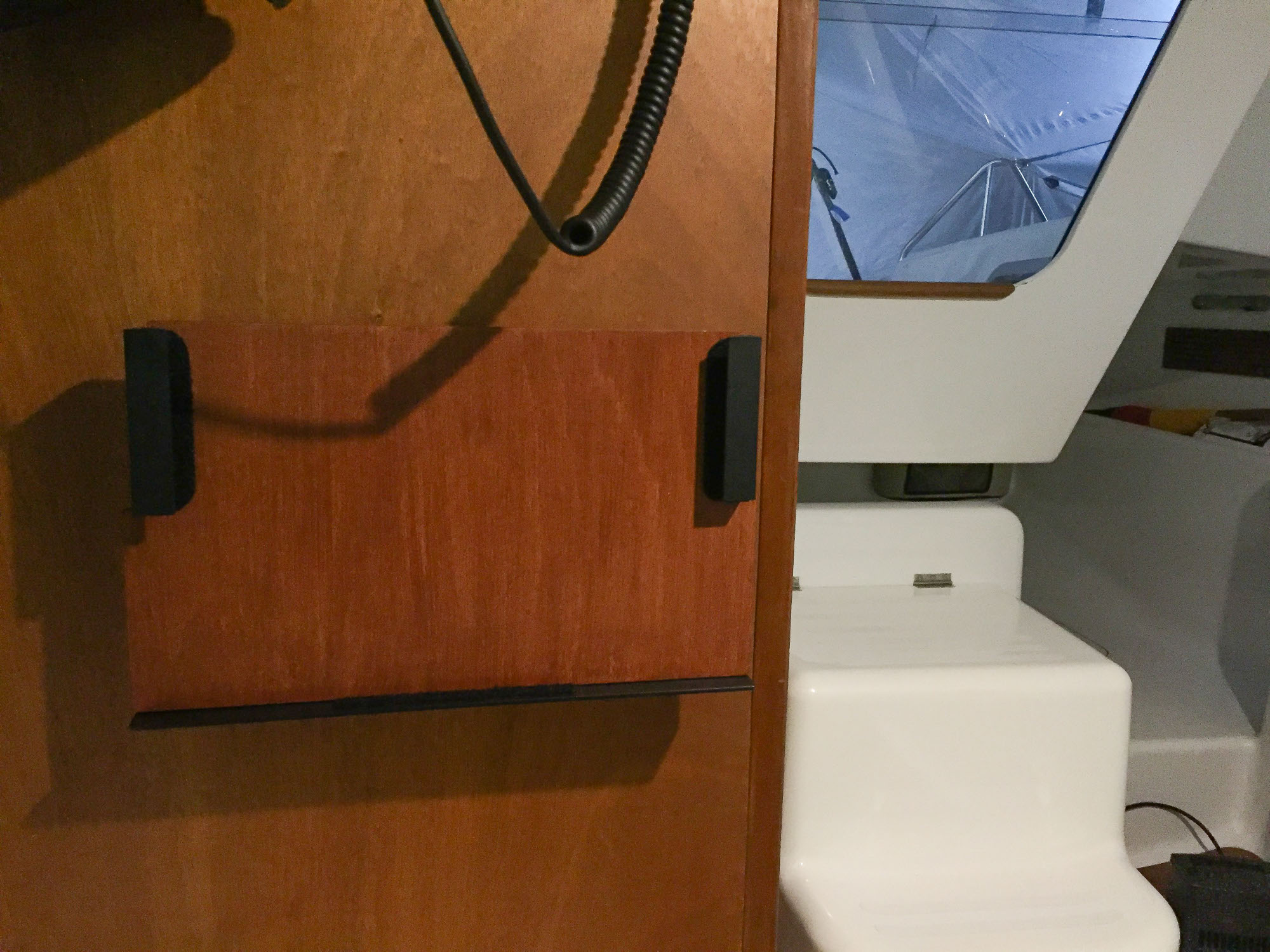

Eine dünne Carbon Platte und die, bis dato innen verbauten Smartphone Halter nach außen gelegt. Darunter ein Durchgang für die Ladekabel und schon kann man seine „Zombie Boxen“ aufgeräumt aufladen. Da mein Smartphone den Hotspot zur Verfügung stellt, ist es durchaus sinnvoll am Strom zu hängen.

NMEA 0183 GPS

Auch das ist geschafft! Das T122 NMEA Wireless Interface ist Geschichte.

Wer ein T122 braucht, läuft einwandfrei…..

Ich hab ja einiges umgebaut und so ist ein Yacht Device YDNG-03 NMEA 0183 nach Seatalk NG Interface in LINGUINI eingezogen.

Quelle: Yacht Devices

Mit meinem Wifi Gateway von Yacht Devices bin ich mehr als zufrieden und so hab ich mich, nach intensiver Auseinandersetzung mit NMEA 0183 und Seatalk NG / NMEA 2000 ebend für das YDGW-03 entschieden.

Es speißt das NMEA 0183 Signal meines SA920 GPS Empfängers in das Seatalk NG Netz ein. Der T122 hat das Signal in das TackTick Wireless Netz eingespeist. Leider bekommt man die GPS Daten, warum auch immer, nicht über das Mikrotalk Interface ins Seatalk NG Netz. Andersrum geht es aber kein GPS in Richtung Seatalk NG.

Der YDGW-03 wird per Textfile konfiguriert. Easy! Das war preiswerter als ein Raymarine Seatalk NG GPS (RS-150) und wenn das GPS mal kaputt geht, gibts überall auf der Welt Ersatz. Obgleich überall auf der Welt für Linguini jetzt nicht so entscheidend ist. Obgleich, 4 Monate Griechenland und Italien, da kann schon was kaputt gehen.

Und so schaut meine NMEA / NG Implementierung heute aus.

Tja, was soll ich sagen, es funktioniert!

Routen und deren Wegpunkte aus Open CPN an TackTick senden – OK

Routen und Wegpunkte via Open CPN oder vom Raymarine A67 an den ST 1000+ senden – OK

Selbst eine Route und deren Wegpunkte von Open CPN an das Raymarine A67 senden geht. Ist allerdings flüchtig, was aber nichts ausmacht, da ich Open CPN als zentrales Navigationsinstrument nutzen will. Jaja, ich hab mit Open CPN lange nichts anfangen können. Mittlerweile ist die Anwendung aber ausgreift und biete alles was ich brauche. In Verbindung mit NV Karten die ich dann auch auf dem Ipad / Smartphone nutzen kann!

Zentraler Wifi Router an den alle Wifi fähigen Devices angebunden sind. Somit brauche ich jetzt nicht mehr wechseln ob ich aufs Raymarine, aufs Yacht Device zugreifen will oder ins Internet gehen will.

Das einzige was noch nicht wirklich funktioniert, ist die Ray Control App im Android Emulator (BlackStacks 5) auf dem Laptop. Die App erwartet das Wifi Netzwerk des Raymarine Systems und der Emulator reicht das nicht transparent durch. Aber auch das kriegen wir noch hin. Und eigentlich brauch ich den Raymarine Plotter eigentlich gar nicht mehr. Würde ein Loch im Boot ersparen. Ist ja noch Zeit 🙂

Weiterlesen

Installing a GPS in a ACER Spin 3 Laptop.

Allgemein, Bastelei, Elektronik, Navigation

ACER SPIN 3.

Deutsche Version weiter unten.

On a sailing boat, GPS is useful and or even essential for survival. Ok, but paper charts and navigation with them should be mastered by every sailor and practised or used regularly.
Most of our sailing navigation software can be run on small, inexpensive laptops. So no need for expensive big boxes.
But anyone who uses Windows systems knows the pain. No GPS receiver available.
The sailors who use Raspberry’s build a GPS module on the Raspy. Now a Windows laptop is basically nothing else. So I build a GPS into (not onto) my laptop.

The Acer Spin 3 with a AMD Ryzen 3 CPU, 8 GByte RAM and a 256 GB Harddisk

My Acer Spin 3 laptop with an AMD Ryzen 3 CPU, 8 GByte RAM and a 256 GByte hard disk is more than sufficient to run OpenCPN or NV Charts, PC plotters and also more demanding software.
The price is pleasing. At the same time, the Acer Spin 3 makes a very robust impression. One drawback is that the display is reflective. But since I only use the computer below deck, this is not a problem, rather an advantage. The Acer Spin 3 also serves as a TV replacement and the display is perfect for a 14″ screen.

Installation of the GPS module

How much space do I have? That is the first question. So first you unscrew the laptop. At the same time, the hard disk is replaced with a Samsung 980 Evo, which is about 6 times faster than the built-in low-cost card. For 50 euros, this is a valuable improvement with lower power consumption.

There are two possible areas to install a GPS module. On the side above the first hard disk or on the opposite side in the area where you could install a second hard disk. The latter makes more sense because it is closer to the connections and it somehow looks like the laptop was just waiting for someone to come along and install a GPS right there.

Acer Spin 3 opened for GPS Module

The maximum possible dimensions are quickly measured.

29 X 25 mm fits without modifications to the plastic housing. If you manipulate the housing a little, then up to 35 X 35 mm will work. But that is not what I want.
I see, the height is even more important. A maximum of 10mm height, otherwise it will jam.

Thus, an essential criterion for the choice of the GPS module has been met. In addition, it must be able to withstand a voltage of up to 5.5 volts. The search was quick and in the end I ordered a module from China, as I always do.

Acer Spin 3 opened for GPS Module
Right place to stay 🙂

The Beitian BN-180 GPS

According to the manufacturer, the smallest module on the market. I don’t look any further because all the values are correct. I can only guess the height from the pictures and in relation to the side dimensions. It should fit well. Ordered!

GPS Modul für Segel Laptop

That’s where I am at the moment.

Stay Connected!

The USB 3 connection takes care of the power supply and the data connection. This is not dramatic, as the Acer Spin 3 still has a USB 2.0 and a USB C port. I can cope with that. Since I also use the laptop to save any trip pictures, I either use the USB C connection or the SD card slot. It’s not supposed to be the fastest, but hey, I have time!

Acer Spin 3 opened for GPS Module

The connection is simple, just solder the wires to the pins of the USB 3.0 and you’re done. I will only have to get a new fine soldering tip, as I have just 1 mm clearance to nearby components.

And now I’m waiting for the GPS module to be delivered……

Deutsche Version

Auf einem Segelboot ist GPS sinnvoll bis teils überlebenswichtig. Ok, Papierseekarten und die Navigation mit selbigen sollte jeder Segler beherrschen und regelmäßig üben bzw. einsetzen.
Unsere Segel Navigationssoftware ist zumeist auf kleinen, preiswerten Laptops lauffähig. Also kein Bedarf an teuren großen Kisten.
Aber, wer mit Windows Systemen unterwegs ist der kennt den Schmerz. Kein GPS Empfänger verfügbar.
Die Segler die mit Raspberry´s unterwegs sind die bauen sich ein GPS Modul an den Raspy. Nun ist ein Windows Laptop ja im Grund nichts anderes. Also baue ich mir ein GPS in (nicht an) meinen Laptop.

Das Acer Spin 3 Laptop mit einer AMD Ryzen 3 CPU, 8 GByte RAM und einer 256 GByte Festplatte ist mehr als ausreichend um OpenCPN oder NV Charts, PC Plotter und auch anspruchsvollere Software laufen zu lassen.
Der Preis ist erfreulich. Dabei macht der Acer Spin 3 einen sehr robusten Eindruck. Manko, das Display spiegelt. Da ich den Rechner aber nur unter Deck einsetze ist das kein Problem, eher ein Vorteil. Der Acer Spin 3 dient uns gleichzeitig als TV Ersatz und da ist das Display bei 14″ Größe perfekt.

Einbau des GPS Moduls

Wieviel Platz habe ich? Das ist die erste Frage. Also schraubt man den Laptop erst einmal auf. Bei der Gelegenheit wird gleich die Festplatte gegen eine Samsung 980 Evo ausgetauscht, die ca. 6 X schneller ist als die verbaute Low Cost Karte. Für 50,- eine wertvolle Steigerung bei gleichzeitig niedrigerem Stromverbrauch.

Es gibt zwei mögliche Bereiche um ein GPS Modul einzubauen. Auf der Seite über der 1. Festplatte oder auf der gegenüberliegenden Seite im Bereich in dem man eine zweite Festplatte einbauen könnte. Der letztere ist sinnvoller, da er näher an den Anschlüssen liegt und es irgendwie aussieht als hätte der Laptop nur darauf gewartet, dass da einer kommt und genau da ein GPS einbauen will.

Acer Spin 3 opened for GPS Module

Die maximal möglichen Maße sind schnell ausgemessen

25 X 25 mm passt ohne Änderungen am Plastikgehäuse. Wenn man ein wenig am Gehäuse manipuliert, dann gehen bis zu 35X35 mm. Das ist aber nicht was ich will.
Ach so, die Bauhöhe ist noch entscheidender. Maximal 10mm Bauhöhe, sonst klemmt es.

Acer Spin 3 opened for GPS Module
Bester Platz im Acer Spin 3 für ein GPS Modul

Das Beitian BN-180 GPS

Nach Aussagen des Herstellers, dass kleinste Modul am Markt. Ich suche nicht weiter, da alle Werte stimmen. Einzig die Bauhöhe kann ich lediglich aus den Bildern und in Relation zu den Seitenmaßen erahnen. Müsste gut passen. Bestellt!

GPS Module for Sailing Laptop

Soweit bin ich aktuell.

Anschluss bitte!

Die Versorgung und die Datenverbindung übernimmt der USB 3 Anschluss. Das ist nun nicht dramatisch, da der Acer Spin 3 noch einen USB 2.0 sowie einen USB C Anschluss hat. Damit komme ich zurecht. Da ich den Laptop auch zum Speichern etwaiger Törnbilder nutze, nutze ich entweder die USB C Verbindung oder den SD-Karten Slot. Der soll nicht der schnellste sein aber hey, ich habe Zeit!

Acer Spin 3 opened for GPS Module

Die Verbindung ist simpel, Die Leitungen an die Pins des USB 3.0 löten und fertig. Lediglich eine neue feine Lötspitze werde ich mir besorgen müssen, da ich hier gerade mal 1 mm Spiel zu naheliegenden Bauteilen habe.

Und jetzt gilt es zu warten, bis das GPS Modul geliefert wurde und dann geht es weiter!

Weiterlesen

Pinnenpilot Fernbedienung Raymarine ST1000

Allgemein, Elektronik, Navigation

EDIT:

Die von mir ausgewählte Relais-Fernsteuerung ist vom Platzbedarf echt grenzwertig. Ich musste die in der Oberschale des PiPi eingearbeiteten Versteifungen komplett „wegdremeln“ damit die Platine am Ende mit 0 Platz reinpasst. Vor allem die Bauhöhe von 16mm ist zu hoch. Wenn ihr so eine Lösung sucht, dann sollte sie maximal 14 mm haben oder man lötet die Relais aus und bringt sie daneben unter.

Die hier haben nur 14 mm und die schmale Seite ist nicht so breit. Damit sollte das besser eingepasst werden können. Ist bestellt, mal sehen…

Aber zurück zum ursprünglichen Blog…

Nachdem ich nun endlich meinen Raymarine ST1000 per Seatalk 1 Interface in das Seatalk NG Netz eingebunden habe (HIER die Vorarbeit) und er mit dem Plotter kommuniziert, ist es Zeit das zweite PiPi (PinnenPilot) Projekt anzugehen.

Die Raymarine ST1000 Fernbedienung

Man kann sich eine von Raymarine kaufen und muss dafür gut € 500,- hinblättern oder man baut sich das selber für gesamt ca. € 18,-. Ist am Ende nicht ganz das selbe aber fast.

Für was braucht man den sowas?

Einhand unterwegs und der Raymarine ST1000 steuert während man am Bug vielleicht den Gennaker oder Code 0 klar macht oder vielleicht ganz simpel gerade auf der Toilette ist.

PiPi mit Windfahnensteuerung ist relativ safe aber wenn der Autopilot einen Wegpunkt anfährt, dann beibt er stur auf Kurs. Rauscht nun eine fette Böe rein, die vielleicht sogar noch die Richtung ändert, dann kann das schwerwiegende Folgen haben wenn man nicht sofort etwas dagegen setzen kann. Mit der Remote kann ich den Winddreher mit 1 oder 2 Klicks ausgleichen und schon kann man weiter …. was auch immer.

Im Netz gibt es mehrere Anleitungen um eine mehrkanalige Relaissteuerung in den Raymarine ST1000 Pinnenpiloten einzubauen. Die nach der ich vorgegangen bin:

Wenn man sich die unterschiedlichen Tubes anschaut, dann sieht man, es gibt mehrere Generationen von Raymarine ST1000. Sie unterscheiden sich im Innenaufbau und der Möglichkeit die Kabel nach hinten, hinter den Antrieb zu führen, wo genug Platz ist, das Board einzusetzen.

Ich hab das etwas anders gemacht und habe von einer der Abtrennungen ein Stück rausgedremelt (rote Markierung= um die Kabel nach hinten zu führen.

Raymarine ST1000 DIY Remote

Das Gegenstück, der Deckel hat so ne Rezesse, die in diese Abtrenner eingreifen. Die mussten natürlich auch entfernt werden damit die Kabel nicht geklemmt werden.

Raymarine ST1000 DIY Remote

Auf der Platine des Raymarine ST1000 wird mit Heißkleber fixiert. Nicht schön aber das hält. Die Lötpunkte muss man ordentlich löten, denn das verwendete Lötzinn der Platine braucht eben einiges mehr an Temperatur um zu schmelzen und einen ordentlichen Kontakt zu ergeben. Schön zählt nicht, halten muss es!

Was noch fehlt ist die Relaisplatine die ich leider habe in China bestellen müssen. Der Grund? Die 4 Kanal System die es hierzulande gibt sind allesamt zu groß und passen nicht. Abgesehen davon sind das ebenfalls Made in China plus 400% Marge des Handels. Da habe ich keine Skrupel in China zu bestellen.

Es gibt eine DIY Bauanleitung im open boat projects. Dazu brauchts aber einen Arduino zur Programmierung. Mir zu komplex für auf dem Boot.

Also warte ich bis mein Teil geliefert wurde.

Die Fernbedienungen werden dann noch in ein wasserdichtes Gehäuse umgebaut und dann happy Autopiloting!

Weiterlesen

Connect Raymarine ST 1000 ST 2000 to NMEA / Seatalk NG

Allgemein, Elektronik, Navigation

After a number of attempts, here is the final and working version of my Tiller Pilot integration.

The requirements were the following:

NME0183 ST1000

So, the AP was connected to the T122 Wireless Interface over the NMEA 0183 Connection. Route Mode wasn´t working on the ST1000.

After analyzing the NMEA sentences, the failure ws identified. There are different formats even within one Version of NMEA (V2).

So I have two options. The Actisense Seatalk NG to NMEA 0183 Interface or the Raymarine Seatalk Interface. I decided to go with raymarine.

The new setup:

NMEA 0183 Seatalk NG Autopilot

The ST1000 now is communicating over the Seatalk NG to Seatalk 1 Interface and it works! Bad thing, LINGUINI is located in a hall that shields the GPS signal perfectly. But I have checked wind vane control and also the plotter recognizes the Tiller Pilot and shows the different modes selected on the tiller.

And, my normal GPS is connected to the T122. Shows perfect on the TackTick instruments. But, as the Mikro Talk does not send GPS Data to Seatalk NG (why Raymarine!? Please tell me why?), I get no GPS information on the Bus and to the Plotter with disabled internal GPS. So I need to enable the Plotter GPS or the best way would be to replace the NMEA GPS and integrate a Seatalk NG GPS (RS150) and get rid of the T122.

Weiterlesen

Neues vom See!

Allgemein, Bastelei, Heimathafen, Navigation

Ein herrlicher Freitag und Samstag, nur leider kein Wind. Das gab Zeit um einige anstehende Dinge zu erledigen.

Aber erstmal das Solarpanel anschließen um die Batterie zu laden.

Solar auf kleinen Booten

Leicht wolkig, einfach ins Cockpit legen und ernten…

Solarertrag auf Make 25 Kleinkreuzer

5,6 Ampere an die Batterie sind nicht so schlecht :-). Das ist mehr als ich im üblichen Modus (Kühlbox, Licht, Navi) verbrauche. Bei 120 Ah nutzbar würde ich sagen, damit kommt man autark durch die Zeit. Lediglich beim längeren Einsatz des Pinnenpiloten erhöht sich der Verbrauch etwas. Aber ein Tag vor Anker und Sonne und die Kiste ist wieder voll.

Bin gespannt wenn ich die Panels für die 48V Motorbatterie endlich montiere….

Abfluss Gschichten!

Gelegentlich, bei längerer Abwesenheit, müffelten die Abflüsse hauptsächlich durch stehendes Wasser in den Abwasserschläuchen. Also war ein Siphon die Wahl.

Abfluss Boot
Abfluss Boot
Und nein, die kann man nicht falschrum einbauen 🙂

Erstmal in der „Nasszelle“ montiert. Easy!

Dann noch in der Pantry, etwas schwieriger aber ebenfalls nicht schwer. Leider bekomme ich hier den Siphon nicht wirklich aufrecht hin. Sollte trotzdem wirken. Die Metalldraht verstärkten Schläuche sind recht störrisch aber hey, auch hier wurde nur bestes Material seitens der Werft verwendet.

Umgedreht!

Die Box zusammen mit der Dragonfly 25 ist schon recht knapp bemessen. Nicht wegen der generellen Breite, die Dragonfly ist lediglich 2.35 Meter breit. Aber ich bin quasi bis zum Hintern auf Breite und Peters Tri (jaja, Namensgleichheit) hat ein komplett rechteckiges Heck.

Boxengasse
So wars mal

Das in Kombination macht es für mich nicht einfach in die Box zu fahren wenn Ostwind steht und bei West hat Peter sicherlich so seine Probleme. Wir werden sehen. Auf jeden Fall hab ich Linguini umgedreht.

Der Blick ist natürlich wesentlich besser 🙂

Gegenüber wohnt übrigens der Biber, den bekommen wir ab und an zu Gesicht. Wird spannend, den am Abend zu beobachten. Und einem morgendlichen Bad im See steht nichts im Wege, außer vielleicht die Wassertemperatur (Sissi).

Slow Motion!

Und weil der Wind so „üppig“ war, hab ich mich schön ins Cockpit gelegt, Backbordbug am Ufer entlang und per E-Ink und Fuß Steuerung den Tag genossen :-). Vielleicht mach ich mir doch noch ne kleine Frontkamera ans Boot *lol*

E-Ink Navigation Boot

Tja und so verging der Tag. Mit unseren Rückkehrern aus Griechenland noch ein leckeres Mythos getrunken und die schönen Mitbringsel verstaut. Freu mich auf und über die Leckereien! Aber jetzt ab nach Hause und den Grill anwerfen!

Weiterlesen

PC-Plotter Navigation busted?

Allgemein, Navigation

Seit mehr als 2 Monaten versuche ich PC-Plotter zu kontaktieren um einen Deaktivierung für ein Gerät durchzuführen um den Lizenzschlüssel für ein anderes Gerät (neuer PC) freizubekommen.

PC-Plotter gibt´s nicht mehr?

Die Company faded raus ….

Niemand antwortet seit über 2 Monaten. Schwache Leistung für eine Kaufsoftware.

Also falls jemand Interesse an der Software hat – lasst erstmal die Finger davon!

Und falls einer der Verantwortlichen das sieht, wäre nett ……

Weiterlesen

Pinnenpilot zum Autopilot – Navigation 4.0

Allgemein, Elektronik, Navigation

Wenn ein Pinnenpilot der als Autopilot arbeiten soll, kann es ein langer Weg sein. Nicht zuletzt, weil die Angaben der Hersteller in den Bedienung- und Installationsanleitungen mehr als dürftig sind. Ein Pinnenpilot spricht idR eine Sprache um Befehle entgegenzunehmen. Ein Pinnenpilot spricht selber aber eher nicht. Also brauche ich doch lediglich die Daten, die ein Pinnenpilot verarbeitet an ihn senden. So dachte ich bereits mehrfach und hab das Projekt immer wieder auf die Bank geschoben.

Mein Raymarine ST1000+ ist, was das Interface anbelangt, baugleich mit dem ST2000+. Das folgende gilt also für beide.

Die Geräte verstehen Seatalk der 1. Generation sowie NMEA 0183. Wobei man wissen muss, Seatalk 1 ist ein Raymarine Verbindungsstandard und NMEA 0183 ist eine Sprache. Über Seatalk 1 werden am Ende auch nur NMEA Daten ausgetauscht, dies aber in einem, ich sag mal unterschiedlichen Umfang. Oder als Metapher, es ist dieselbe Sprache aber zwei Dialekte in denen es ab und an Worte gibt, die man erklären muss.

Wenn ich also ein Gerät per Seatalk physikalisch anbinden kann ist noch lange nicht gesagt, dass es den Informationsgeber versteht oder es wird nur ein Teil der Datensätze verstanden. Dazu muss ein Übersetzer her der

Seatalk nach NMEA Übersetzungstabelle

Seatallk                                     in                                    NMEA0183

DepthDBT
Wind angle and speedMWV
Speed through waterVHW
Trip and total mileageVLW
Water temperatureMTW
GPS positionRMC
Magnetic headingHDG

übersetzt. Man sieht, es sind nur die Datensatz-ID´s oder Datensatz Namen, die unterschiedlich sind, deren Inhalte sind dieselben. Warum machen Hersteller so etwas? Kohle! Sich abgrenzen, um ihre eigenen Technologien teuer zu verkaufen.

Zur Übersetzung reicht es nicht eine passende Kabelverbindung zu haben. Das empfangende Gerät muss entweder in der Lage sein den anderen Dialekt ebenfalls zu verstehen oder man schaltet einen Übersetzer dazwischen.

Für einen ST1000/2000+ ist das in der kabelgebundenen Welt z.B. ein ST70 Autopilot Device. Der hat eine Schnittstelle für den Pinnenpiloten die NMEA spricht und kann mit dem Seatalk Bus, an den z.B. die Windfahne oder der Plotter angeschlossen ist, reden.

In meinem Fall habe ich aber einen Seatalk NG Bus und meine TickTack Gerätschaften kommunizieren per Funk mit dem Plotter. Keines der Geräte

die ich eingebaut habe stellt ein Kabelinterface für eine NMEA 0183 Verbindung zur Verfügung an die ich den Pinnenpilot anschließen könnte.

Mögliche alternative Lösungen für den Pinnenpilot

Meist kommt gleich, nimm einen vernünftigen Pinnenpiloten für ca. 1.500,-. Kann man, muss man nicht. Die ST Gerätschaften sind für nen Binnensegler wie mich absolut tauglich. Den gelegentlichen Ausflug ins Salzwasser sollten sie ebenfalls gut bedienen.

Dann wird hier und da zu einem Interface geraten wie z.B. dem Raymarine ITC-5 oder einem Actisense Adapter oder andere Geräte die sicherlich funktionieren. Bei einer kabelgebundenen Seatalk 1 oder NG Anlage würde ich hier den Actisense nehmen. Aber es geht viel einfacher.

TackTick hat ein NMEA Interface, das T122. Es empfängt die Funkdaten der Instrumente (Wind/Multi/Fluxgate) sowie die Plotterdaten über das Microtalk Wireless Interface. Also bekomme ich die Wind- und Kompass-Kursdaten auch ohne Plotter. Wenn ich den Plotter nutze, bekomme ich zusätzlich die GPS Positionsdaten und kann den Pinnenpiloten über Wegepunkte und Routen steuern.

Steuerung des Pinnenpiloten über Wegpunkte

Vorneweg. An der obigen Übersetzungstabelle von Seatalk nach NMEA sieht man, da sind keine Datensätze enthalten die Wegpunkte und Routen beinhalten. Deshalb bekommt man das per Seatalk auch nicht direkt hin, sondern braucht einen ST70 davor der das wieder entsprechend in der Steuerung verarbeitet. Über eine reine NMEA Verbindung liegen die kompletten Datensätze an.

Vielfach wird kritisiert man könne doch nicht nach Wegpunkten automatisch steuern und dann unter Deck gehen usw.. Logisch! Die Nutzung eines Autopiloten entbindet ja nicht von der Wache. Aber man kann eben gemütlich daneben sitzen, vielleicht unter der Sprayhood und hat trotzdem alles im Griff. Ist ein Wegpunkt erreicht und wäre nun eine Kursänderung notwendig, dann piepst der Pinnenpilot und zeigt die Änderung an. Nun muss man aktiv bestätigen damit der Pipi (Kurzform von Pinnenpilot) den Kurs ändert. In der Regel wird dabei mindestens eine neue Segelstellung notwendig, wenn nicht gar ein Manöver.

Das Schöne an der Wegpunkt Steuerung im vergleich zur Windfahnensteuerung, der Pipi gleicht Abdrift und Versatz aus. Eine Windfahnensteuerung schaut immer nur, dass ich optimal zur anliegenden Windrichtung liege. Bei einer längeren Strecke liege ich am Ende dann weit neben meinem Zielpunkt. Für Atlantiküberquerungen sicherlich gut. Man kann über den ST1000/2000+ natürlich per Windfahnensteuerung navigieren. Hier lässt sich dann ein Wert eingeben, ab dem ein Alarm ausgegeben wird, wenn der Wind um eine bestimmte Gradzahl dreht. In dem Fall kann man dann den Kurs und die Segelstellung anpassen.

Mein neues Setup schaut damit so aus

Pinnenpilot Übersicht

Den T122 gibt es ab 350,- im Handel. Immer wieder werden die Teile jedoch recht preiswert gebraucht angeboten. Die Installation erfolgt direkt beim Pinnenpiloten. Somit nutze ich die 12V Verbindung des PiPi (Sicherung für das Interface nicht vergessen) und hab nur zwei kurze Kabel zwischen den Gerätschaften bzw. der Buchse des PiPi und dem NMEA Interface.

Viel Spaß beim Auto-Pilotieren!

Weiterlesen

Mayday Mayday Mayday

Navigation, Startseite

This is LINGUINI. Mayday.

Ok, das war nun nicht Funkkonform aber als Einleitung ganz ok. Es geht um die Sicherheit im Falle eines Falles. AIS und DSC Funke ist an Bord und die Überlegung war AIS PLB´s anzuschaffen um bei einem MOB (nein ich werde nie POB nutzen) die über Bord gegangene Person direkt auf dem AIS zu sehen.

Überlegungen zu Mayday, PLB, SART

Wir sind, bei anspruchsvollen Bedingungen immer beide an Deck. Wenns krass wird, wird eingepickt. Geht in der Situation, wir sind beide an Deck, einer von uns über Bord, würde das AIS PLB die Koordinaten sofort anzeigen und der Wegpunkt wird automatisch auf das Notfall AIS gelegt.

Nun würde man das ja sofort mitbekommen. MOB Manöver ohne Verzögerung. Da ist das AIS Signal schön aber eher nicht notwendig.

Geht einer über Bord während der/die andere unter Deck ist, schießt das Boot, wenn der Autopilot nicht aktiv ist, sofort in den Wind. Die Verzögerung zwischen MOB und Einleitung Rettung läge bei unter 1 Minute. Ebenfalls nicht wirklich riskant. Ok, ein MOB ist immer eine wahnsinnige Herausforderung. Aber so richtig schwierig würde es bei hoher Welle und extremen Bedingungen. Mit Autopilot könnte es natürlich ein paar Minuten dauern bis der andere merkt, da fehlt eine. Dann wäre das AIS sinnvoll um die Position zu bekommen. In dem Fall finde ich eine exakte Position und Alarmierung via Satellit zielführender. Wenn das MOB Manöver versagt…….

Mayday

Bildquelle: OceanSignal

Somit haben wir und für zwei Ocean Signal PLB1 entschieden. Klein, geht in die Weste und ist im Ernstfall sehr einfach auszulösen. Es alarmiert unverzüglich via Cospas Sarsat inkl. dynamischer GPS Daten und ermöglicht so das Auffinden durch die SAR Einheiten.

Aber über Bord geht eh keiner! 🙂

Mayday Silence Fini!

Weiterlesen
Translate »
